Analiza pęknięć zginających na walcowanej na gorąco płycie stalowej Q235B

Taśma walcowana na gorąco Q235B jest popularną stalą konstrukcyjną węglową. Ma przyzwoite wydłużenie, wytrzymałość, wytrzymałość i odkształcalność. Materiał dobrze sprawdza się przy tłoczeniu i spawaniu, dlatego fabryki powszechnie wykorzystują go do produkcji części mechanicznych i spawanych elementów konstrukcyjnych budynków i mostów o wysokim standardzie.

Przeprowadziliśmy testy formowania próbek, ale stwierdziliśmy pękanie masy podczas zginania. Aby znaleźć przyczyny źródłowe i opracować plany ulepszeń spełniające standardy klienta, nasz zespół przeprowadził testy na pękniętych próbkach. Sprawdziliśmy skład chemiczny, mikrostrukturę obszarów pękniętych i nienaruszonych, kształt powierzchni pęknięcia, wtrącenia wewnętrzne i wielkość ziaren, aby potwierdzić, co doprowadziło do pęknięć zginawczych.

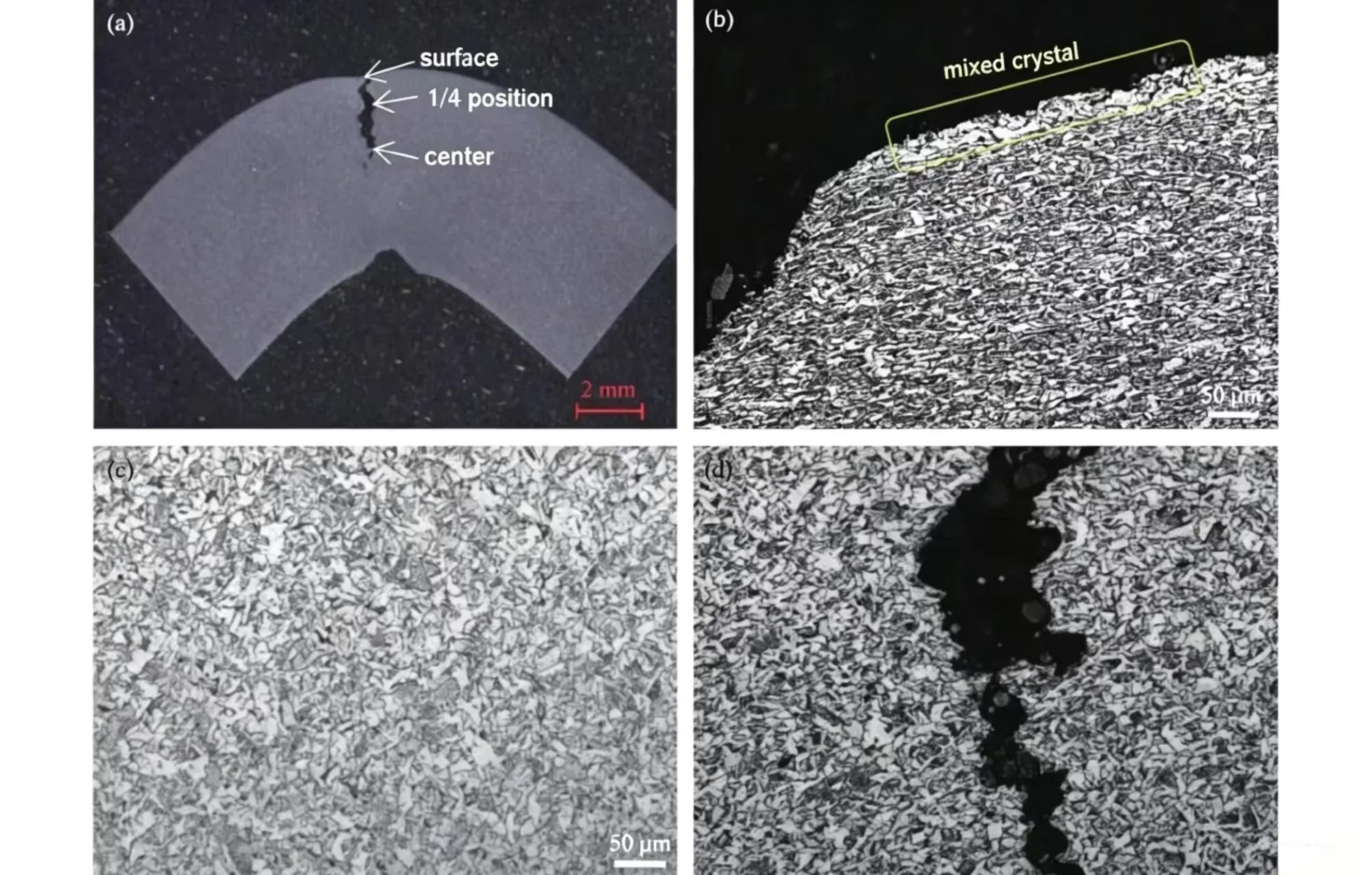

Inżynierowie z Sanhe odkryli, że odwęglanie powierzchniowe i mieszana struktura ziaren nie powodują powstawania pęknięć, ale powodują, że istniejące pęknięcia rozprzestrzeniają się znacznie szybciej. Mikrostruktura surowego paska pozostaje taka sama we wszystkich badanych próbkach: zawartość bainitu spada z powierzchni do rdzenia, podczas gdy zawartość ferrytu wzrasta, a na powierzchni paska pojawia się niewielka ilość ferrytu iglastego.

Rozwiązania

1. Przed tłoczeniem i gięciem zeszlifować zadziory na krawędziach taśmy. Usuwa to drobne mikropęknięcia krawędzi spowodowane zgrubnym cięciem i znacznie ogranicza pękanie zginające.

2. Porozmawiaj z klientem o jego rygorystycznych wymaganiach dotyczących gięcia. Możemy albo polecić alternatywne gatunki stali o niższej granicy plastyczności, albo dostosować taśmę Q235B do ich zamówienia, dostosowując docelowe wartości wytrzymałości na rozciąganie. Dostosowane, bardziej miękkie właściwości mechaniczne będą pasować do procesu tłoczenia i zapobiegać pojawianiu się pęknięć zginających.
