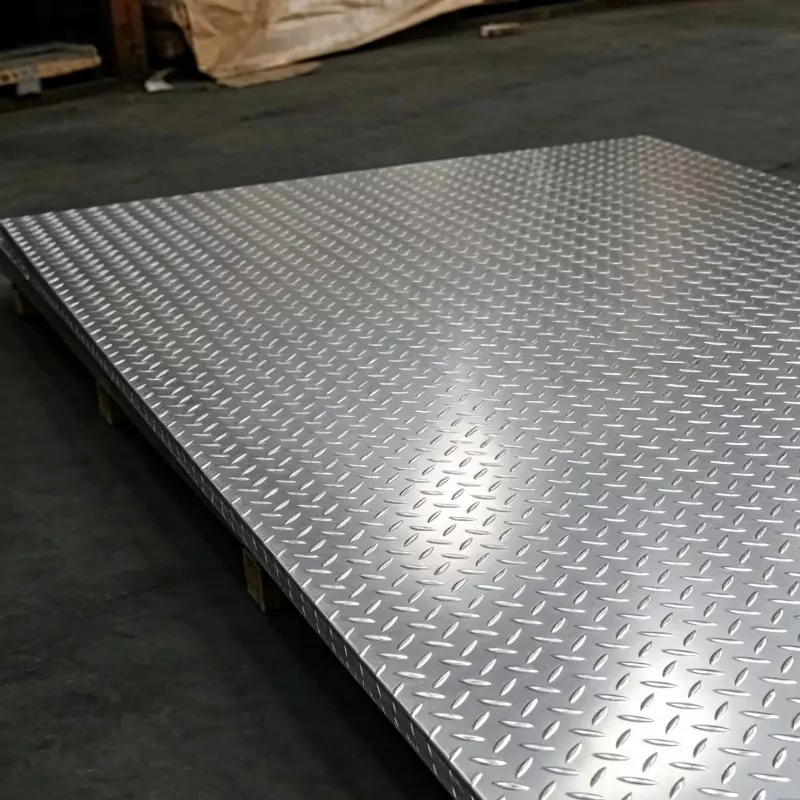

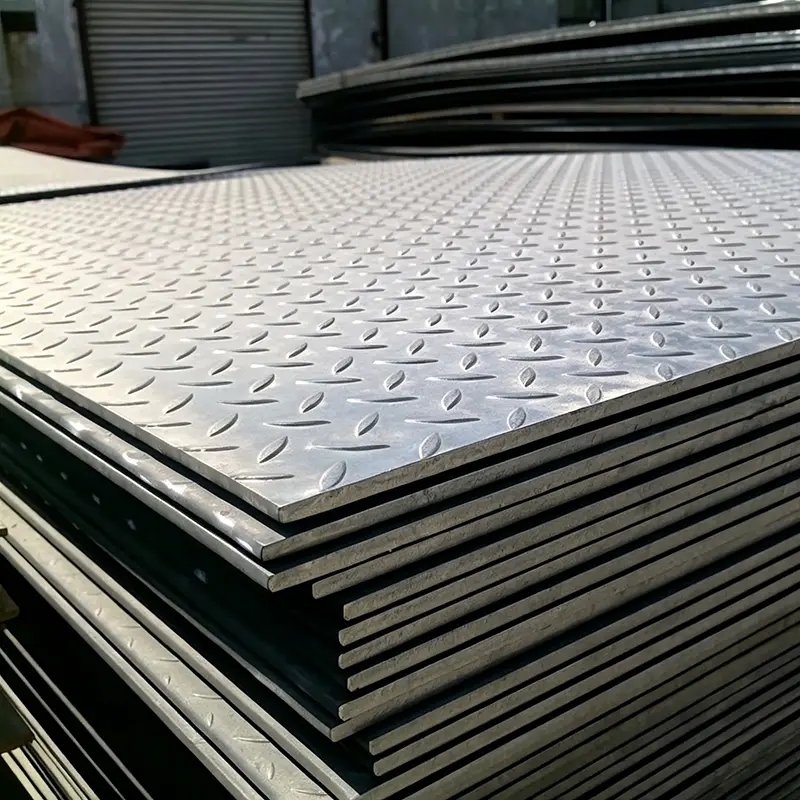

Płyta w kratkę o grubości 5 mm

Płyty ryflowane są estetyczne, antypoślizgowe, mają zwiększoną wytrzymałość i oferują między innymi oszczędność stali. Są szeroko stosowane w transporcie, budownictwie, dekoracji, płytach bazowych sprzętu, maszynach, przemyśle stoczniowym i innych dziedzinach. Ogólnie rzecz biorąc, użytkownicy nie nakładają wysokich wymagań na właściwości mechaniczne lub fizyczne płyt szachulcowych; zatem jakość płyty odzwierciedla się przede wszystkim w szybkości tworzenia wzoru, wysokości wzoru i wahaniach wysokości pomiędzy wzorami. Powszechnie stosowane grubości rynkowe wahają się od 0,8 - 8 mm, przy typowych szerokościach 1250 mm i 1500 mm.

Specyfikacja Parametr

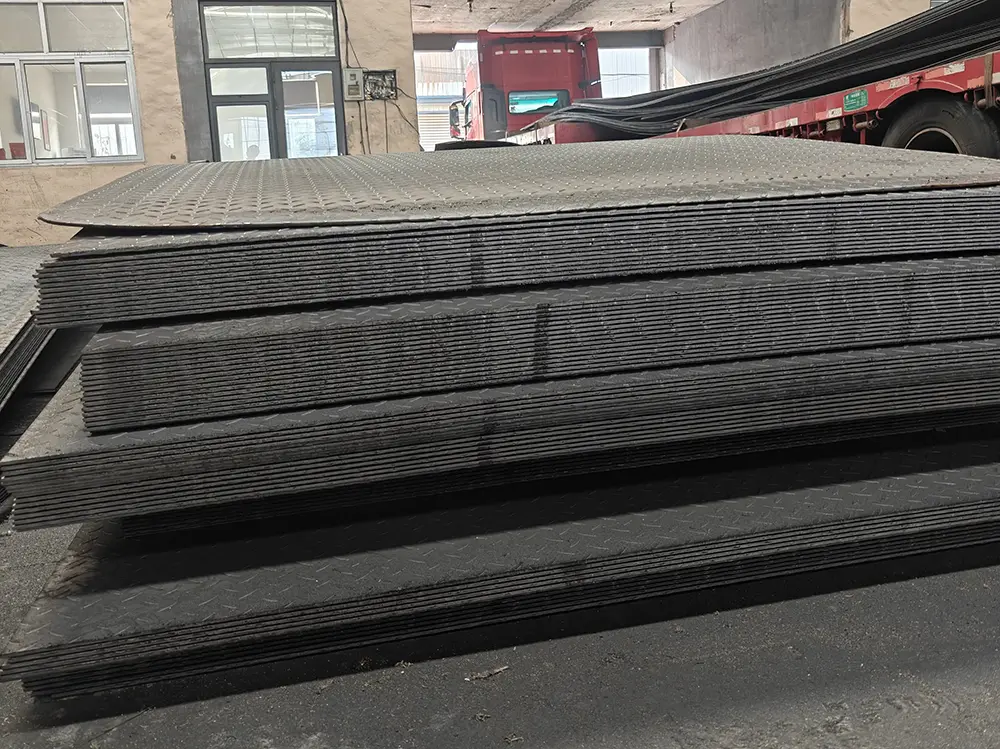

Standard klasyfikacji jakości produktu

W zależności od jakości powierzchni i precyzji wzoru nasze płyty szachulcowe o grubości 5 mm dzielą się na gatunki o zwykłej precyzji i wysokiej precyzji, spełniające różne standardy inżynieryjne i zamówienia komercyjne:

1. Zwykły stopień precyzji

Powierzchnia stali umożliwia powstawanie cienkiej warstwy tlenku, lekkiej rdzy i miejscowej chropowatości powierzchni spowodowanej odpadaniem kamienia tlenkowego. Inne wady miejscowe nie powinny przekraczać dopuszczalnego odchylenia wysokości i głębokości płyty. Na wzorach dopuszczalne są niewyraźne zadziory i pojedyncze ślady, które nie przekraczają wysokości wzoru. Maksymalny obszar pojedynczej wady nie powinien przekraczać kwadratu długości wzoru, zapewniając podstawowe wymagania antypoślizgowe i konstrukcyjne w inżynierii ogólnej.

2. Stopień wysokiej precyzji

Na powierzchni stali występują jedynie cienkie zgorzeliny tlenkowe i niewielka rdza. Wysokość i głębokość wszystkich lokalnych uszkodzeń nie powinna przekraczać połowy tolerancji grubości blachy. Wzory są kompletne i nienaruszone, posiadają jedynie drobne, lokalne zadziory w granicach połowy tolerancji grubości. Gatunek ten charakteryzuje się gładszą powierzchnią, bardziej jednolitą wysokością wzoru i większą płaskością, nadaje się do dekoracji konstrukcji o wysokim standardzie, precyzyjnych podstaw wyposażenia i wysokiej klasy projektów morskich.

Technologia produkcji

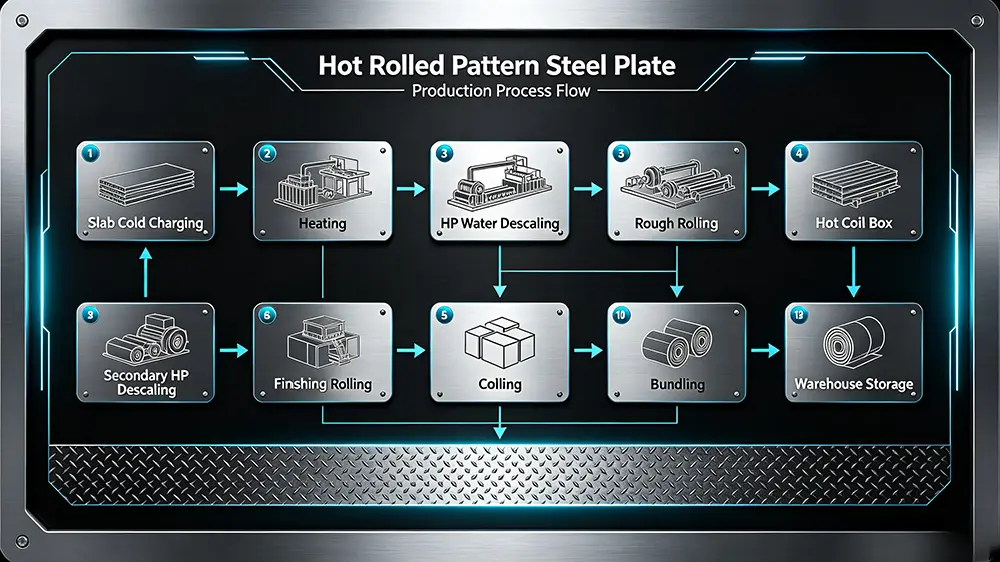

Kompletny przebieg produkcji: Ładowanie zimnej płyty → Ogrzewanie → Odkamienianie wodą pod wysokim ciśnieniem → Walcowanie zgrubne → Wężownica na gorąco → Wtórne odkamienianie pod wysokim ciśnieniem → Walcowanie wykańczające → Chłodzenie laminarne → Zwijanie → Wiązanie → Magazynowanie.

Precyzyjna kontrola temperatury

Ściśle wdrażaj system stałej temperatury, z temperaturą na wyjściu walcowania wykańczającego kontrolowaną na 870°C (±20°C) i temperaturą na wlocie zwijania na poziomie 620°C (±20°C), zapewniając jednolitą teksturę płyty i stabilne właściwości mechaniczne.

Profesjonalna konfiguracja rolek

Zastosuj wałek z koroną dodatnią dla górnego walca roboczego i wałek z koroną ujemną dla dolnego walca roboczego w końcowym stanowisku wykańczającym, dopasowując strategię walcowania mikrofalowego, aby zapewnić płaski kształt płyty i stałą wysokość wzoru.

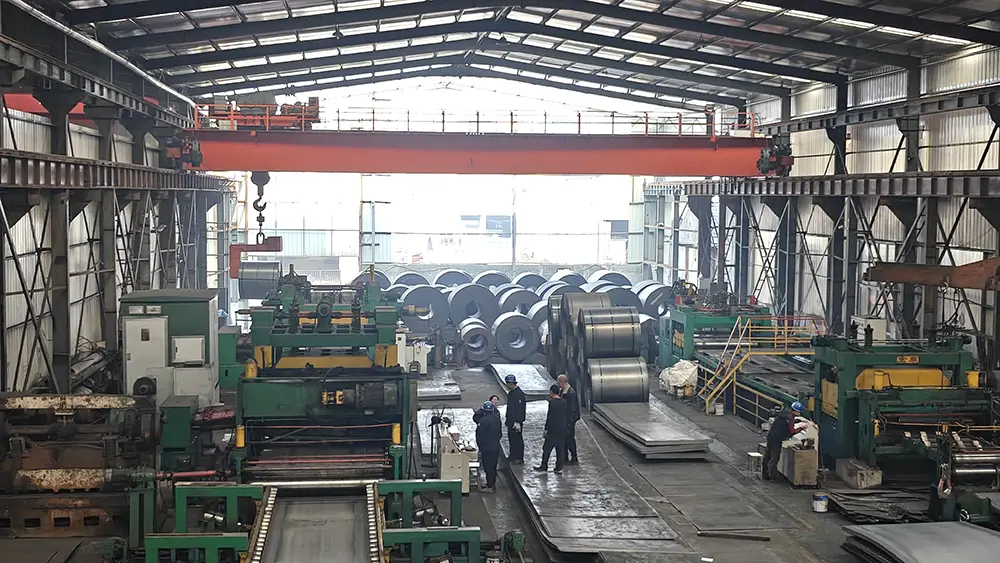

Aktualizacja optymalizacji procesów

Zoptymalizowana technologia walcowania umożliwia produkcję wzorów o dużej wysokości, przy maksymalnej wysokości wzoru do 1,2 mm, spełniając wysokie wymagania inżynieryjne dotyczące antypoślizgowości.

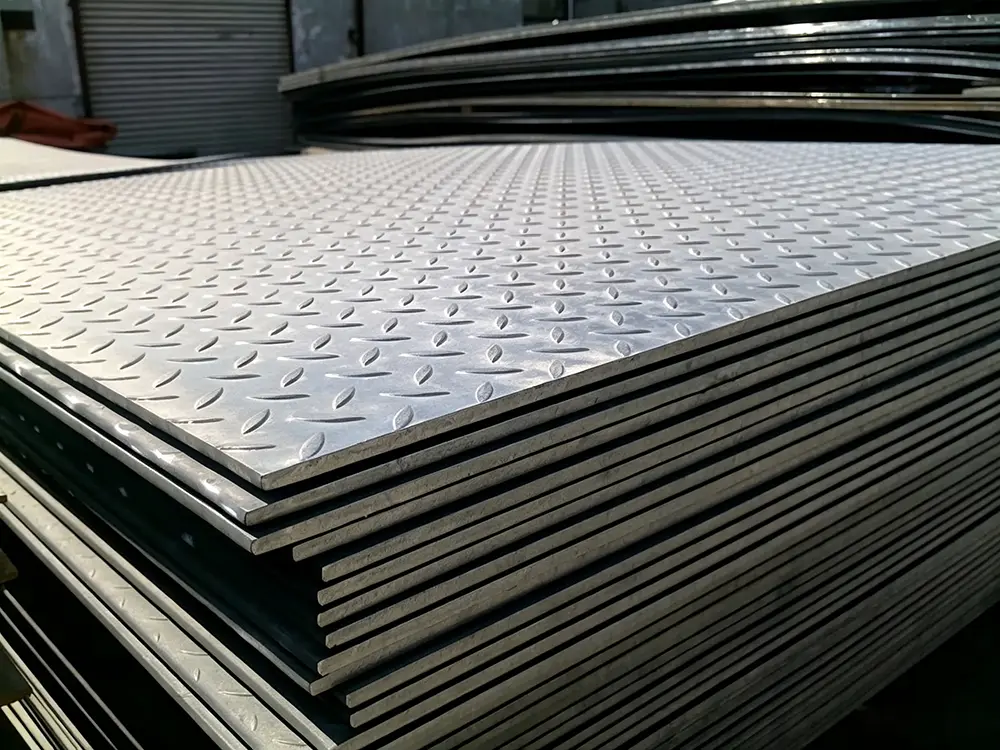

Najnowsze prawdziwe przypadki

Projekt modernizacji inżynieryjnych pojazdów transportowych (krajowa fabryka pojazdów ciężkich, Malezja)

Zastosowane parametry produktu: Walcowana na gorąco płyta w kratkę SS400 o grubości 5 mm, wzór płaskiej soczewicy, dostosowana stała długość 6000 mm, szerokość 1500 mm, czarna powierzchnia wytrawiania, wytrzymałość na rozciąganie ≥400MPa, wydłużenie ≥25%, ściśle wdrożony standard JIS G3101.

Teoretyczna tabela ciężarów blachy stalowej ryflowanej (mm)

Zakres zastosowania produktu

Dzięki zrównoważonej wytrzymałości, doskonałym właściwościom antypoślizgowym i łatwej obróbce, płyta szachownicza o grubości 5 mm jest uniwersalnym materiałem ze stali konstrukcyjnej, szeroko stosowanym w wielu gałęziach przemysłu.

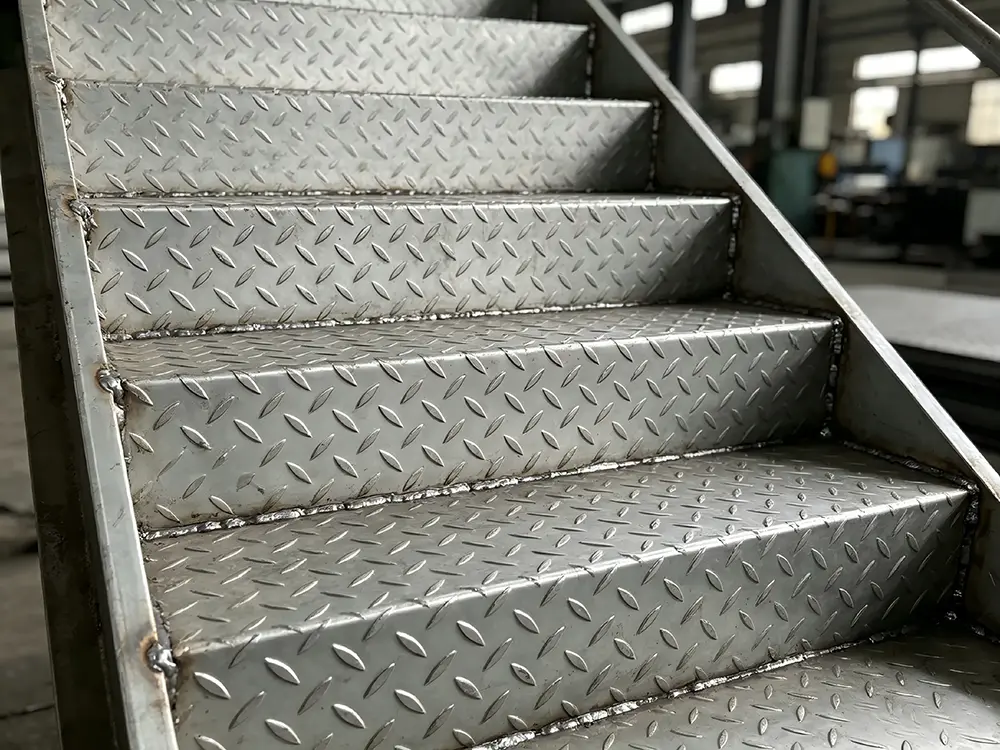

• Inżynieria budowlana: Stopnie schodów, chodniki zewnętrzne, podesty do konserwacji dachów, podłogi w pomieszczeniach wyposażenia, dekoracyjne powierzchnie antypoślizgowe.
• Produkcja przemysłowa: platformy operacyjne w fabrykach, płyty podstawy sprzętu, podłogi antypoślizgowe w warsztatach, mechaniczne panele nośne.

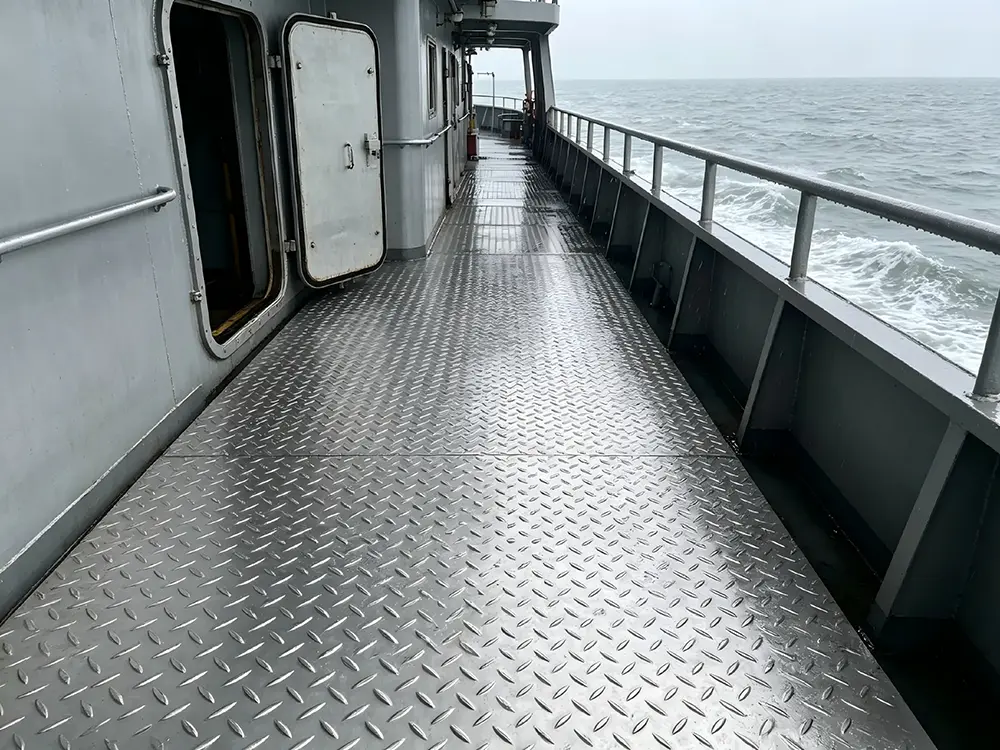

• Morskie i kontenerowe: płyty antypoślizgowe na pokładach statków, płyty wsporcze dna kontenerów, chodniki w korytarzach morskich.
• Ruch i transport: Płyty podłogowe do samochodów ciężarowych i przyczep, antypoślizgowe płyty podstawy pojazdów, panele nośne pojazdów do transportu inżynieryjnego.
• Przemysł komunalny i kotłowni: Miejskie urządzenia antypoślizgowe, dolne płyty nośne kotłów, panele pomostów konstrukcji stalowej.

Często zadawane pytania

P1: Jakie są obróbki powierzchni blachy szachownicy o grubości 5 mm?

A1: Obsługujemy wiele głównych gatunków, w tym Q235, Q345, SS400, S355 i ASTM A36. Opcjonalna obróbka powierzchni: oryginalna powierzchnia czarna, olejowana antykorozyjna, malowana i cynkowana ogniowo. Dostosowane leczenie jest dopuszczalne zgodnie z wymaganiami projektu.

P2: Jakie jest MOQ dla zamówień masowych?

A2: Elastyczne MOQ obsługuje próbne małe zamówienia i masowe zamówienia inżynieryjne na dużą skalę.

P3: Jaki jest stan gwarancji płyty w kratkę?

A3: Zapewniamy 3–5 lat gwarancji jakości na wszystkie płyty ryflowane o grubości 5 mm. W przypadku normalnej instalacji, w suchym lub konwencjonalnym środowisku pracy na zewnątrz, w okresie gwarancyjnym nie wystąpią żadne problemy z jakością, takie jak odpadanie wzoru, pękanie powierzchni i silne rdzewienie.

P4: Czy możesz zapewnić niestandardowe cięcie, gięcie i obróbkę rozmiaru?

A4: Tak. Sanhe Steel umożliwia dostosowanie do specjalnych rozmiarów, a dostępne są płyty kształtowe pasujące do różnych scenariuszy instalacji.

P5: Jaka jest różnica między zwykłą precyzją a płytą kratkową o wysokiej precyzji?

A5: Płyta o wysokiej precyzji ma bardziej rygorystyczną kontrolę defektów powierzchni, mniejsze odchylenie tolerancji grubości i bardziej jednolitą wysokość wzoru, nadaje się do dekoracji o wysokim standardzie, projektów morskich i eksportowych. Zwykła płyta precyzyjna jest opłacalna i bardziej odpowiednia dla ogólnej inżynierii przemysłowej i budowlanej.
